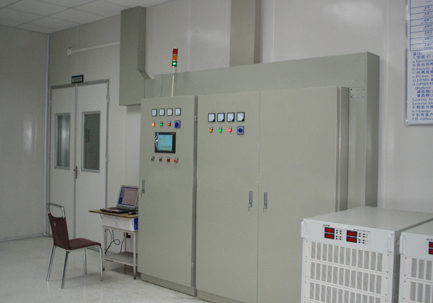

1. 风扇监测老化内尺寸：W3500×H2200×D3225MM同等规格产品见下图（供参考）

2．温度范围：室温+10℃-90℃（可调）

3．湿度范围：无

4．温度误差：±0.5℃（满载3600W） ±0.3℃（空载）

5．温度均匀性:±5℃（满载3600W） ±2℃（空载）

6．大气压力：86KPA——106KPA

7．室内加热负载：3600W/间（按每间400PCS 120MM风扇规划）

2.控制方式及特点

1. 1． 平衡调温控制系统：老化试件室温度升高排风系统开始运行，平衡试件发热量
2. 2． PID+SSR控温系统：根据试件箱内温度变化自动调整发热管发热量达到温度平衡
3. 3． 系统加温等于热损耗
4. 4． 运风系统采用离心式风机、风量高
5. 5． 每个角度温度符合均匀要求
6. 6． 温度精度高,采用PLC控制，触摸式输入
7. 7． 稳定运行
8. 8． 省电耐用

3.外观

1．内部尺寸：W3500×H2200×D3225MM

2．环境条件：5℃~35℃，湿度≤80%RH（25℃时）

3．保温材质：双面彩钢板岩棉保温

4．室内结构

1．墙体：底部增加底座在彩钢板上铺铁板以保证地板承重，设有密封防火门，观察窗采用T5透明钢化玻璃结构，密封后的门、窗在室外不会有泄温现象；

2．室内照明：设置4支40W单支作室内照明

3．老化房屋无湿度要求

5. 空调节器节系统

1．气流组织：采用顶送下回之气流组织形成，风管布置方式

2．温度控制：空气加热源采用24KW电加热炉加热，温度控制采用热电偶温度传感器，PLC编程PID+SSR固态继电器控制自动恒温

3．送风与回风系统：送风由送风单元提供风循环的动力进行,送风口能调节送风的方向及风量大小，回风采用下部回风方式

4．设有1套风冷却系统

5．内部循环风机采用4E风机，循环风量大于/满足3600W负载均匀性要求，

6. 控制系统与电源部分

1．设有一报警灯，用于电机超载，室内超温等声光报警保护

2．供电电源：老化房设装线槽并电源插座,台车分5层,风扇采样采用四PIN接头,如下图所示（线夹耐高温100度以上）;风扇采样模块安装于老化间外部防止采样模块老化

3．电源控制线路：安装所有老化房内需所需的电源线路和老化监控线路
