公司车载烟雾报警器老化柜研发成功

作者:豪合利科技 时间:2022-11-16 浏览:2733
摘要:车载烟雾报警器老化柜 一、 产品技术参数1.1 外形尺寸:2600L*1100D*1800H(mm)1.2:老化柜分5层,2面放产品,每面的每层温度单独控制,合计10套1.3:单层工作尺寸: 2000W*250H*150D (mm)1.3:温度范围:R.T+10 ~ +65℃1.2 波 动 度:±0.5℃;1.3 温度偏差:≤±3.0℃;(空载条件下)1.6 加热功...

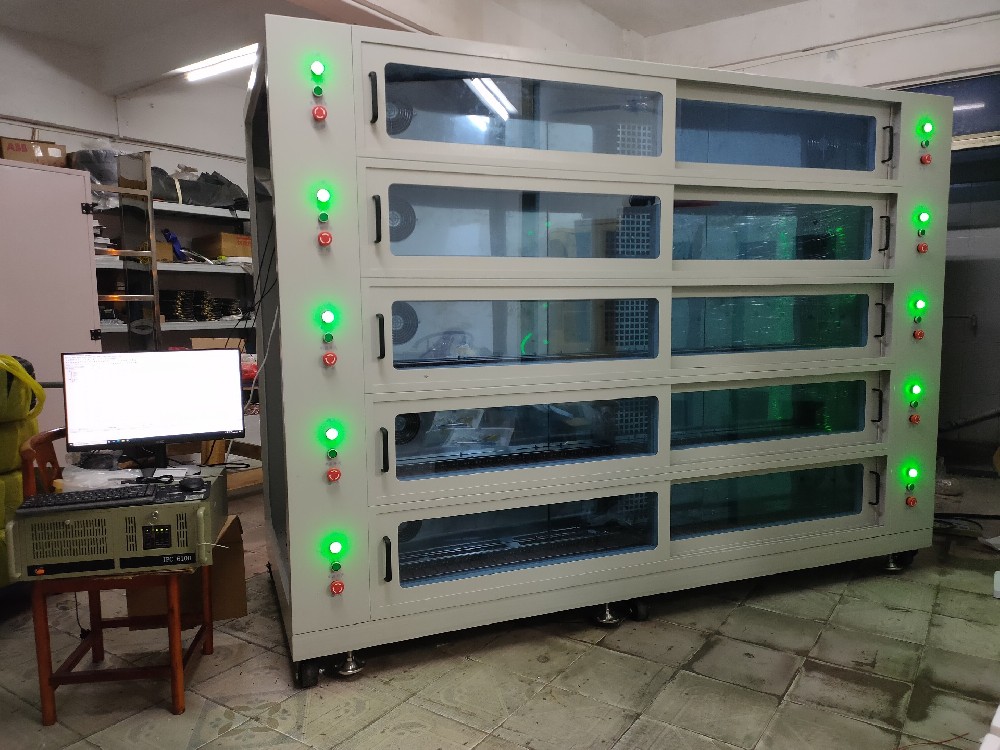

车载烟雾报警器老化柜



一、 产品技术参数

1.1  外形尺寸:2600L*1100D*1800H(mm)

1.2:老化柜分5层,2面放产品,每面的每层温度单独控制,合计10

1.3:单层工作尺寸: 2000W*250H*150D mm)

1.3温度范围:R.T+10 ~ +65

1.2   度:±0.5℃;

1.3 温度偏差:≤±3.0℃;(空载条件下)

1.6  加热功率合计12.0KW

1.7     源:380V, 50Hz三相五线制。



二、车载烟雾报警器老化柜 控系统

2.1  温度测量:K型热电偶

2.2  控制系统:电脑操作

2.3  成套电器:采用斯耐德接触器,ANV固态继电器

2.4  超温保护:独立于主控制器,过温上限保护,切断加热电源与产品电源;

2.5  运行方式:全量程可调节恒温,恒定运行



三、室体结构及用料

3.1 箱体材料:外箱采用冷轧板表面处理后喷标准颜色RAL7035

3.2 内室及风道材料:冷轧板表面处理后喷标准颜色RAL7035

3.3 保温材料:两边外壳采用环氧板做保温层;

3.4 空气循环装置:轴流风扇循环,

3.5 加热方式:优质专用耐高温不锈钢电加热器;

3.8 老化柜采用推拉门设计,门窗材用采用双层空隔热玻璃,内部产品在外面可视

3.9老化产品相关参数:



1)      单个室内工作尺寸2000W*250H*150D

2)      冷轧板表面处理后喷标准颜色RAL7035

3)整个老化柜两面放产品,每层每面放2排产品,单层可放48个产品,整个

老化柜可以一次性老化480个产品

     4每个老化区要有单独的指示灯,能清楚表明老化中、老化完成状态。

      5显示屏上要有显示每个老化区的老化进度的进度条。

6老化产品插座需方提供

、老化柜保护方式

           1稳定运行时或者超过设定温度(2)状态下,产品区冷却风道开启保持产品区内温度恒定

           2超温保护器循环风扇故障或加热器失控时切断加热系统与产品电源

           3 空焚保护器当加热管表温度升高至100切断加热器电源

           4 陶瓷保险丝加热管过流保护

           5 漏电开关系统过流漏电保护

           6 指示灯、蜂鸣器声光报警装置超温与电机过电流等保护时指示灯蜂鸣器报警

 监控方案





老化柜软件操作画面

1:软件测试主界面

主界面包括所有测试点,用不同颜色代表不同状态测试结果,如下图所示

老化测试过程能够实时显示并且能够保存历史数据和调用查看历史数据并能 实现传输温度和时间等参数到电脑上。






2:产品测试状态说明

绿色代表测试合格,黑色代表无产品,红色代表不良品,没有信号输出,如下图所示




3:管理人员权限



用户设置、系统配置、机型选择、查询历史数据以上权限可根据操作用户的不同管理员,赋予相应权限,如下图所示;






4:数据记录与保存



报表文件格式:自动生成Excel报表

生成时间:YYYY-MM-DD,时时H-分分M-秒秒S,如2016-08-18-14H28M36S

数据记录保存间隔:单位(秒)默认60秒,设置范围(10-18000)秒






5老化参数设置



可选择测试时间、温度等,如下图所示:





6:信息追溯:

  设备满足与 MES 通讯






  成功案例柳州利和实业有限公司
