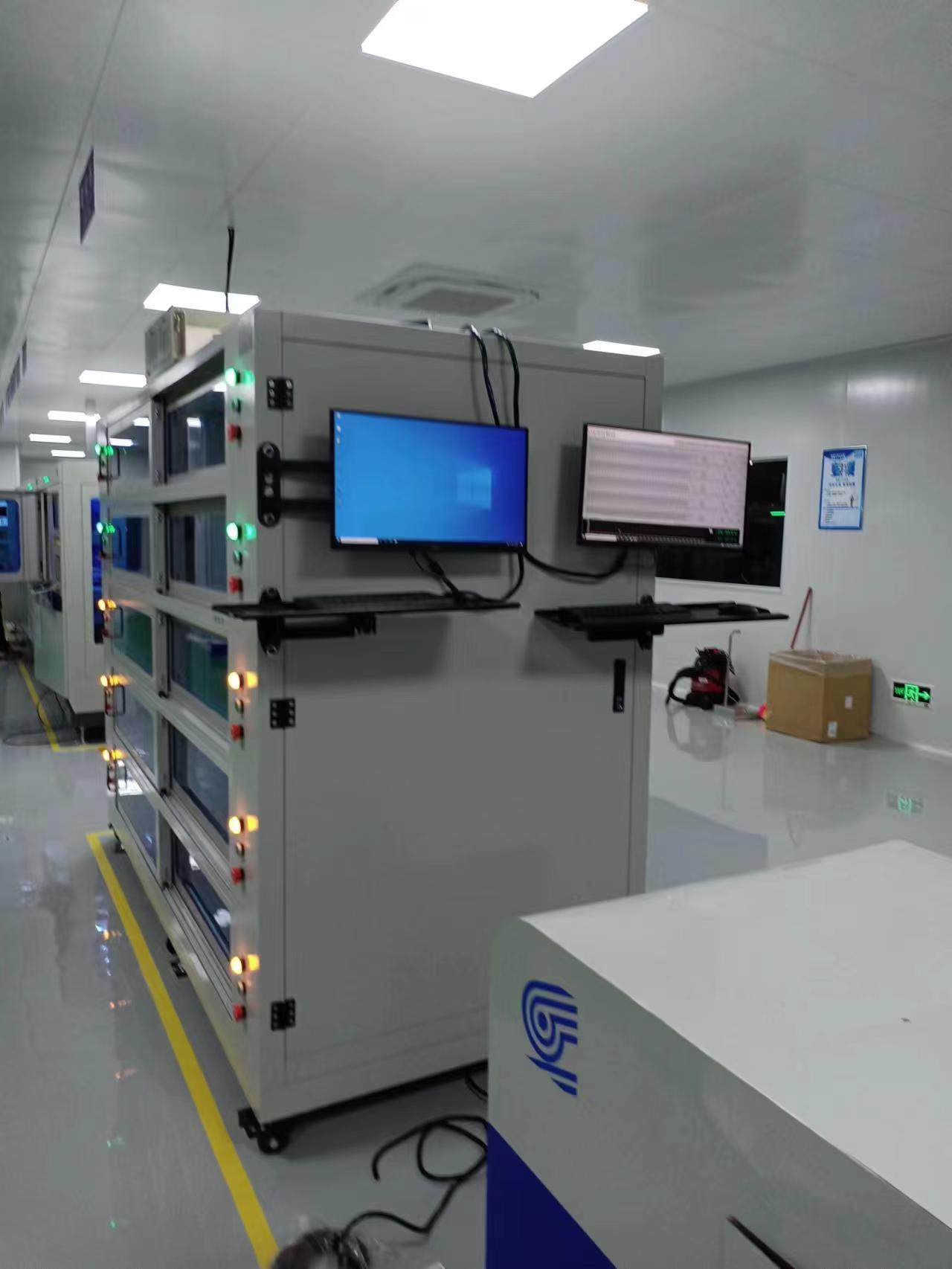

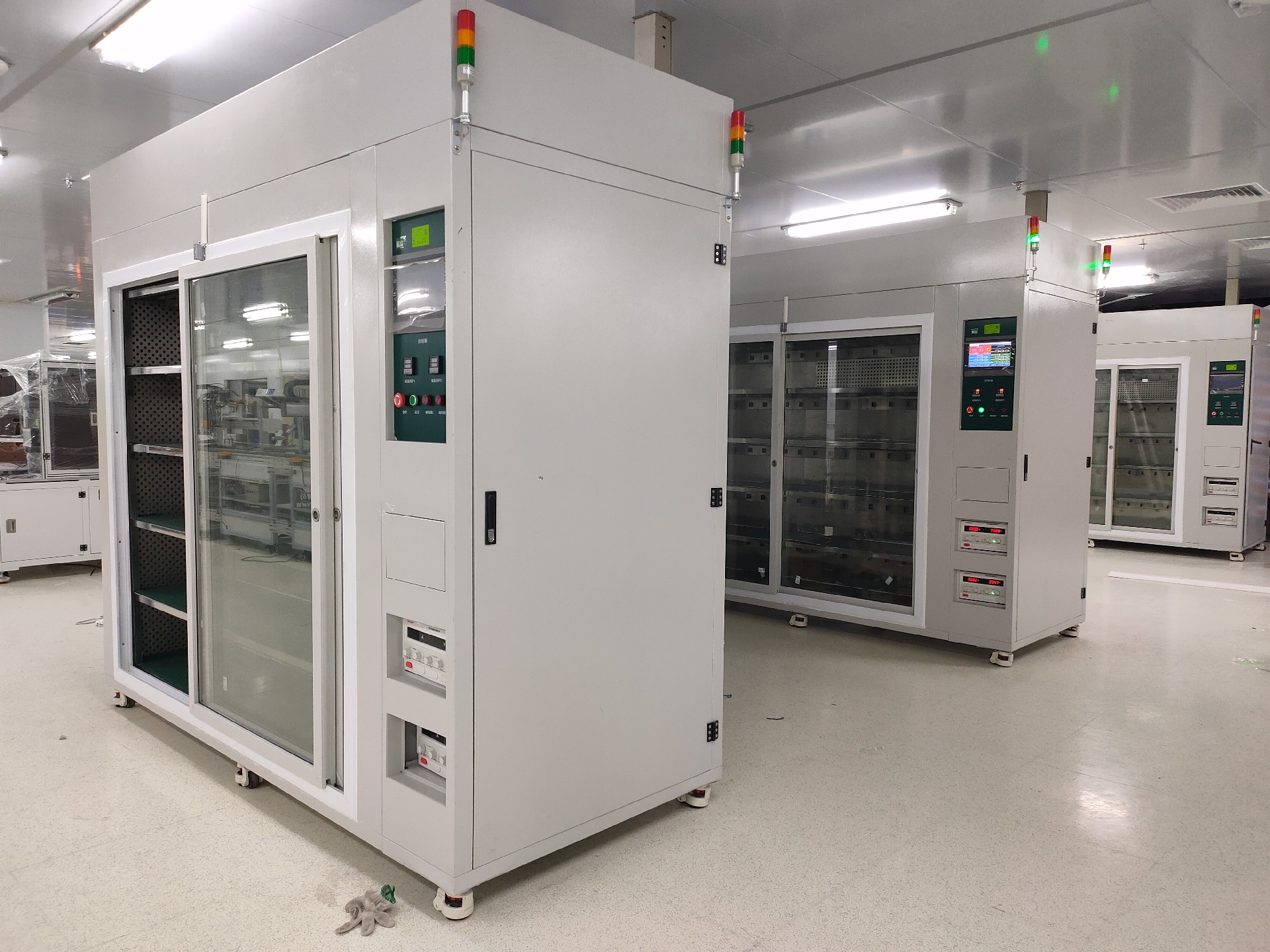

老化柜

  适用于计算机、服务器、MONITOR、电源供应器、电子交换机‥等相关电子通信产业为主。 可依顾客需要之尺寸而设计及往后扩厂迁移拆装方便。  本试验设备是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温温度环境变化后的参数及性能

一、产品技术参数

1.1 温度范围：R.T+10 ~ +90℃；

1.2 波动度：±0.5℃；

1.3 温度偏差：≤±3.0℃；(空载条件下)

1.4 工作尺寸:定制，深×宽×高mm；

1.5 外形尺寸：定制，深×宽×高mm；(推拉门)

1.6 加热功率:根据大小确定KW；

1.10 整机功率：根据大小确定

1.11 电 源：380V, 50Hz；三相五线制。

二、 测控系统

2.1 温度测量：Pt100 铂电阻；

2.2 控制系统：PLC+人机界面、PID控制温度调节器，通过无触点固态继电器控制加热器动作，使系统的热损耗量能于其加热量，故能长期稳定运行；温度解析度为0.1

2.3 成套电器：采用斯耐德接触器，ANV固态继电器； PLC与人机界面；

2.4 超温保护：独立于主控制器，拨盘式，过温上限保护，切断加热电源与产品电源；

 2.5 运行方式：全量程可调节恒温，恒定运行

三、室体结构及用料

3.1 箱体材料：外箱采用 SS41# 中碳钢板经磷酸皮膜盐处理后喷塑，喷涂颜色为电脑灰；

3.2 内室及风道材料：采用SUS304#镜面不锈钢；

3.3 保温材料：超细玻璃棉，80mm保温层；

3.4 进 气 口：4“(ф101.6mm)，安装自动进风调节装置；

3.5 空气循环装置：大容量特制耐高温长轴电机，不锈钢多翼式离心风轮；

3.6观察窗：W430*H1380mm，双层耐高温钢化玻璃。

3.7 大门：采用推拉形式。

3.8 加热方式：优质专用耐高温不锈钢电加热器；

3.9 测试区相关参数： 。

1) 测试架尺寸：根据老化柜外形尺寸和产品大小设计

2)老化架主框架材质：A3方通25×25×2.0及钣金件焊接而成；

3)老化架层数及层高度：根据老化柜外形尺寸和产品大小设计，每层铺一层电木板,防止导电；

4) 每次老化产品数量定制，每个产品位配置电源插座，通过控制器控制其通断，可时序控制其通断，当系统出现故障时自动切断产品电源(如烟雾报警，超温保护等)以保证测试产品之安全

5) 测试区供电电源；根据需求提供交流/直流电源

6）根据需求可监控每个产品的电流电源和老化时间（PC控制）

四、控制方式及特点

1．采用PLC加工业触摸屏编程组合控制，平衡调温控制系统：老化试件室温度升高启动换气风扇，平衡试件发热量 ，老化柜分产品区与负载区

2．PID+SSR控温系统：根据试件箱内温度变化自动调整发热管发热量达到温 度平衡，使系统的加热量等于其热损耗量而达到温度的平衡控制，故能长期稳定运行；温度控制的波动度小于±0.5℃

3．运风系统采用三相异步电子加多翼式风轮，与风鼓组成；其风压大，风速均匀，满足每个温度点均匀度之要求

4．温度采集用高精度PT100铂金电阻，温度采集的精准度高

5．控制系统提供ON/OFF控制与定时控制两种功能选择，以满足产品的不同测试要求

(1)ON/OFF 功能介绍：可设定开关时间，停止时间，与循环次数等参数，测试产品根据系统的设定要求进行开关，停止的循环控制，老化循环次数达到设定值后，系统自动声光提示

(2)定时控制功能：系统可设定测试产品的运行时间，当负载启动时产品供电开始计时，实际计时时间达到系统所设定的时间后，停止向产品供电，系统自动声光提示

6．系统运行安全稳定：采用PLC加工业级触摸屏控制系统，运行稳定，抗干扰性强，程式变更方便，按线简单。完善的报警保护装置(见保护方式)，实时监控系统之运行状态，具有运行时温度数据自动保持功能，以便查询产品老化时的温度历史数据，其数据可通过USB接口拷贝到计算机内进行分析(格式为EXCEL)，具有历史数据曲线显示功能，直观的反应产品测试过程中产品区内温度的变化情况，且其曲线可以通过USB接口以BMP格式的图片拷贝至计算机内，以方便操作人员做测式产品报表之用。系统具有故障查询功能，系统会自动记录报警情况，当设备出现故障时，软件会自动弹出报警画面提示故障发生的原因以及其解决方法；并停止向测试产品供电，以保证测试产品与设备本身的安全，同时记录故障情况与发生时间，以便日后保养维护

五、老化柜保护方式

1．稳定运行时或者超过设定温度(≥2℃)状态下,产品区冷却风道开启，保持产品区内温度恒定

2．超温保护器：循环风扇故障或加热器失控时，切断加热系统与产品电源

3． 空焚保护器：当加热管表温度升高至100℃时，切断加热器电源

4． 陶瓷保险丝：加热管过流保护

5． 漏电开关：系统过流漏电保护

6． 指示灯、蜂鸣器声光报警装置：超温与电机过电流等保护时指示灯蜂鸣器报警

7． 负载区排气风机若有故障时切断产品电源

8. 系统配置烟雾报警装置，产品区与负载区各2个，当烟雾报警动作时，即切断系统电源

9. 排风机及循环风机过载保护。

10．电源欠相保护，防止电网相序变化而导致循环马达反转

11、风机过热保护
