车载导航老化房

作者:豪合利科技 时间:2020-12-15 浏览:1344

产品属性: 产品型号: 产品规格: 老化房 ORT 40-85 产品说明: 车载导航 老化 房详细资料 项目/名称 规格/数据 备 注 一:库体结构 工作尺寸 根据需求定制(图片为常州新科电子的 车

产品详情 在线下单



产品属性: 产品型号: 产品规格:
老化房 ORT 40-85
产品说明:







车载导航老化房详细资料
项目/名称 规格/数据 备 注
一:库体结构

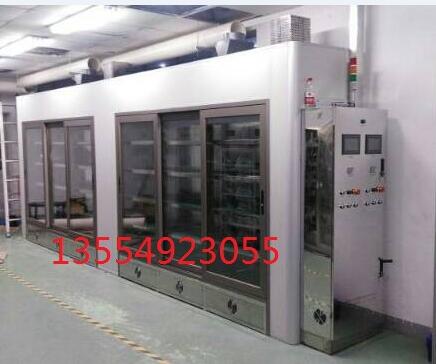

工作尺寸  根据需求定制(图片为常州新科电子的车载导航老化房 温度单独控制
库体材质  房体全部采用50mm的岩棉彩钢板。
库体组装  库体组装采用40*40角铝、不锈钢刚包边、及强力拉钉连接,牢固不松动,所有缝隙采用优质玻璃胶密封。
推拉门,全景式双层钢化玻璃窗(玻璃边框5~10CM)
玻璃视窗 全景式双层钢化玻璃窗(玻璃边框5~10CM)
地面处理 地面采用原有地面,不做任何处理。
保温系数  0.0028 W/(M.k)-瓦/(截面.温差)
二、温控系统:
温度范围  常温+5℃~60℃(中间任何一个温度点可调)
温度均匀度 ≦±3℃
(60℃时空载情况下9个点测得数据,9个点为上下4个点.中间一个点,上下角落须离壁、地50公分方可作为测试点)

温度测量   K型热电偶
控制精度 ≦±0.1℃
温度波动度  ≦±1℃
恒定时间  温度恒定时间:≦40 min

外壁温差  库体外壁与环境温差:50℃以下≦5.0℃
升温时间  升温时间:≦40 min
温控器 7寸触摸屏控制器,2个区域单独控制 2台
三、循环风系统:
动力数  AC380V 1.1kw/2PCS离心风机
 噪音大小  ≦65分贝  (库体外1.5米外的地方测得数据)
设计理念 采用特殊高效节能集成送风循环系统
四、加热系统:
加热器 镍铬合金电加热器(带翅片)加热  W形状 不锈钢长寿命
连接方式  耐高温硅胶纤维线材压接
保护方式  防干烧“EGO”、防MC粘连、风机联动设计
五、排风系统:
动力数  电动风门自动排风
 工作原理   当温度超过设定值上限时,电动风门自动进行运转,当温度下降至设定值下限时风门自动停止排风
六、老化架规划
老化架供电规划 1)  尺寸:25.7(W)X0.60(D)X1.75(H)m        (2台)
2)  根据产品L350*W200M*W250M,老化架分5层,每层层高320mm
   ,一层可放6个,一次性可以放60个产品
3)  老化架每层隔板用木板加静电胶皮
4)  架子电源接口由需方提供接线板,供方负责接线引线,电源线和接线端口需便于更换维护
5) 老化架背面安装水泥负载
6)  每个产品装后面装一个负载板,负载板的规格是30W/4欧的水泥负载4个,每个负载板可以拆卸,方便维修
7)每台老化架安装一个音响夹接口,串联30个接线板的如图的每个端口(接线板由需方提供)




直流电源 提供4台14V/80A的直流稳压电源,放置于控制柜里面
七、电控、测试电系统
工作电压  380V 三相五线
工作频率  50 HZ
效率/功率因数  &0.8
总电配线 需方需把动力线拉至老化房控制箱内
老化房电力需求 25KW
照明  防爆型节能灯9W*4PCS
电源线材选用

 老化室所有线材选用:BVR耐温电线





多重保护功能






电热防干烧,风机故障或风管内温度过高时自动切断循环系统电源,同时警报器报警
电加热与风机联动设计,风机未能启动时加热器无法单独启动,在关闭时电热与循环风机同时关闭,防止电热因干烧而损坏
加热器连接采用耐高温线材,300OC不燃烧
超温声光报警功能:老化过程中出现超温状况,则亮红灯,蜂鸣器响起
 控制电、循环风机/排风机过流、过载、短路、漏电保护
 加热器短路、空焚、干烧、过载保护
 加热器MC和SSR双控制保护

八、设备使用条件

环境温度:5℃~+30℃(24小时内平均温度≤30℃)
环境湿度:≤85%
电源要求:AC380( ±10%)V/50HZ   三相五线制
九、随机资料 说明书、电路图、维修卡
操作方法、注意事项、出货基本配件、维修保养事项
