电池老化房,又叫电池高温老化房,是针对高性能电池产品(如:移动电源、手机电池、笔记本电池、汽车电池等锂电池和镍电池)仿真出一种高温、恶劣环境测试的设备,是提高产品稳定性、可靠性的重要实验设备、是各生产企业提高产品质量和竞争性的重要生产流程,该设备同时还适用与电源电子、电脑、通讯、生物制药等领域。根据不同的要求配置主体系统、主电系统、控制系统、加热系统、温度控制系统、风力恒温系统、时间控制系统等,通过此测试程序可检杳出不良品或不良件,是客户迅速找出问题、解决问题提供有效手段,充分提高客户生产效率和产品品质
电池老化房分类
一,房间测试型

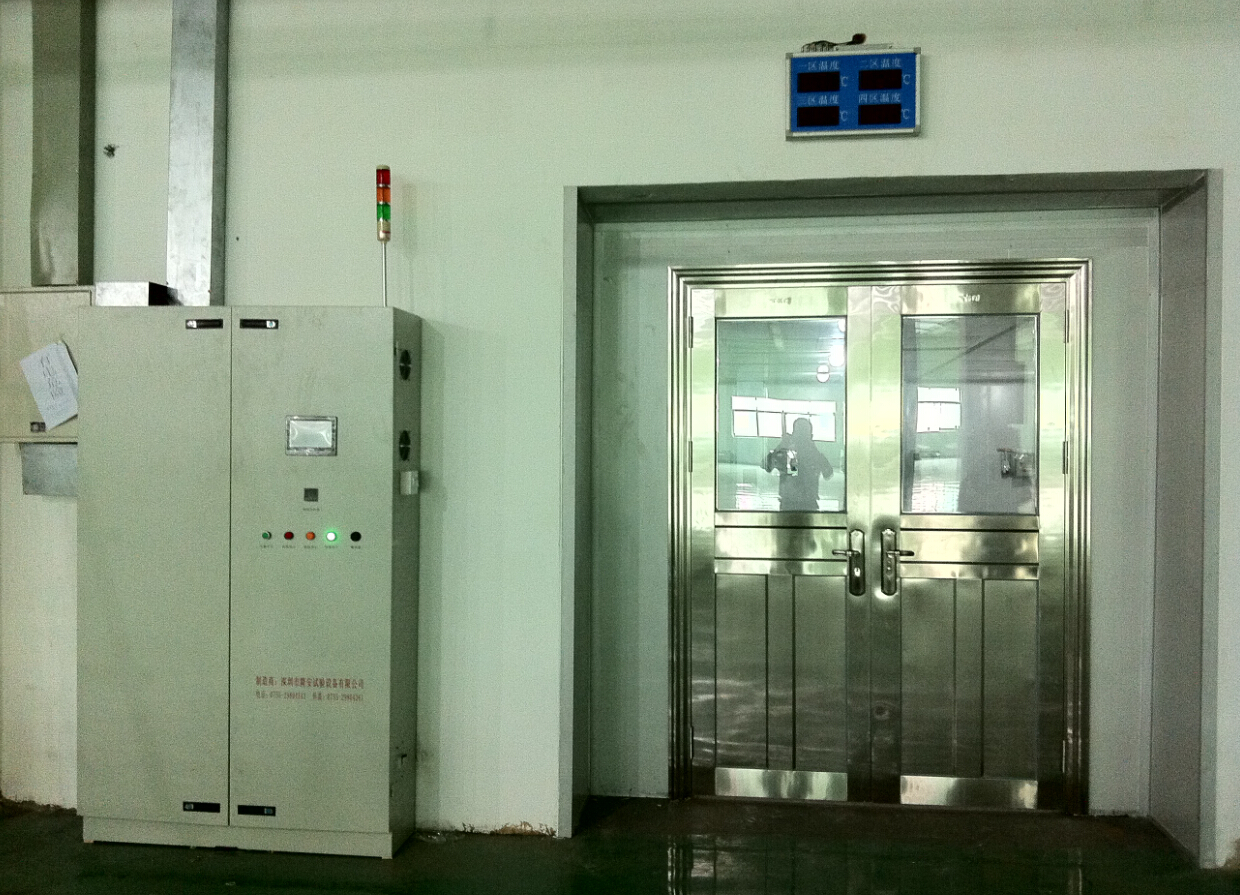

电池老化房房间尺寸均根据客户要求设计,测试区采用推拉门或双开门及大视角玻璃视窗。电池老化房需要在一个用砖墙砌好的砖墙房间里,这样有预防电池在高温的过程中起火或爆炸造成其他的损失。
二,移动式测试系统型
移动式电池老化房在本公司直接加工为成品(如需求体积太大既在客户现场拼装而成),台车尺寸均根据客户要求设计。适合于产量少或研发试验产品小批量测试,特点:占地面积小,可以随时搬迁移动。
电池老化房的特点:
1. 温度控制准确,精度高。由于采用了独特的风道系统设计及电控系统,能保持整个房间温度高度均匀性,大大高于同类产品。
2. 房间设定温度范围广,连续可调。在常温+5℃--60℃(常温+5℃--80℃)范围内可任意设定。
3. 系统保护功能齐全,能确保安全长期稳定无故障运行。
4.试验室结构设计先进合理,配套产品和功能元器件具有领先同行的先进水平,能够适应长期、稳定、安全、可靠的生产需求。能够满足用户为从事上述用途的加工生产要求,且使用、操作、维修方便,使用寿命长,造型美观,有良好的用户界面,使用户的操作和监测都更加简单和直观。
5.设备主要部件选用国内外知名品牌厂家的优质产品,确保整机的质量和性能
6. 外形美观,施工方便,施工周期短。
产品用途:广泛应用于各种电池行业或是电子行业
注:本试验设备禁止;
1:易燃、爆炸、易挥发性物质试样的试验及储存
2 :腐蚀性物质试样的试验及储存
3:生物试样的试验或储存
4:强电磁发射源试样的试验及储存
电池老化房详细资料 1.主要技术参数:
1.1 温度范围:常温+5℃- 60℃(常温+5℃ -80℃)
1.2 温度波动:±0.5℃;
1.3 温度偏差:精度±3℃(可根据客户要求设计精度)
1.4 房内尺寸:根据客户产量和房间的大小来定制。
1.5 运行方式:温度可调,恒定运行或程序运行。
1.6 安装电源:AC~380V;50 Hz;
1.7 噪音大小:≦70分贝
2:室体结构及用料说明:
2.1 墙体材料:库体采用双面岩棉彩钢保温库板拼装而成,彩钢厚度0.476mm,整个库体采用钢架结构,铝型材等固定支撑,库体内外采用铝型材或不锈钢板包边;(地面处理部分根据客户要求),接合处打密封玻璃胶,有效保证房间的密封性与美观性
2.2 门洞与视窗设计:根据实际要求;
3:风力恒温系统;
风力管道系统符合《通风与空调工程施工质量验收规范》GB50243-2002标准,通常采用循环系统、加热系统和超温排风系统组成。循环系统、超温排风系统、加热系统及配套的风道系统安装于老化房顶部,不占用其它空间,循环系统采用循环风机和配套风管进行循环,可保证测试区内温度均匀,加热系统采用不锈钢电热器加热,加热器放置于老化房顶上循环风道中,四周加防火隔热材料。采用PID温度模块控制,温度到达产品所需要温度后,根据室内温度波动自动调节加热器功率大小配合保温库板的保温性,使室内温度精确稳定在所设定温度数值可在指定的时间内内将室温加至设定温度,当温度升至设定值时加热器停止加热.加热器具有过热保护装置(EGO),如客户自身产品发热则采用过热排风系统,发热量小采用电动百叶自动负压排风。
循环控温过程:当开机时加热器开始加热- 温度到达设定值时加热器停止加热 -随着时间的推移产品区温度会逐渐上升当温度超过设定上限时-排风系统开始动作将产品区过热气体排室外。当温度下降至设定值下限时风机停止排风,排风系统同时关闭。循环系统在老化产品的过程中始终保持循环状态,以保证温度均衡。整套系统动作具有性能稳定,控制精确、温度波动小,均衡度高、噪音小等特点。
噪音处理:采用低分贝的高品质循环风机,风管采用3mm厚石棉包裹,既保温又降低噪音,根据声学原理,所有动态部位采用帆布、弹簧进行软接处理,力求把噪音降到 低标准。
4:老化房控制系统;
采用两级PID调节加热量,实现对测试区(产品区)温度的精确控制,同时温度控制器可以对测试区任意温度进行滚动实时显示。控制系统还设定了各种保护功能,有超温报警保护、风机故障报警保护、无风报警保护、室内烟气感应报警保护等,完善的保护功能确保了老化房能长期稳定无故障运行。
5:产品测试架:(可选)
产品测试架通常根据客户产品和要求进行设计制,做相对应的负载框架配套生产,一般测试架的设计要求结构稳固合理,操作方便,外形美观、满足功能等特点,限度的满足客户的要求。
6:控制系统设计以及安全保护措施:
6.1电控设计参照《低压配电设计规范》GB50054-95,《供配电设计规范》GB5002S2-95,《电气装置安装工程接地装置施工及验收规范》GB50169-92,使电控设计标准化。
6.2控制系统集成老化功能设计。设计功能控制电柜,老化所需时间、温度、各类操作开关可在一个控制电柜上操作;电柜面板设计美观、操作简单。
6.3老化过程可全自动控制,具有部分异常自处理功能,让操作自动化、简单化。
6.4具有多重保护功能,安全可靠。
a.电热防干烧,风机故障或风管内温度过高时自动切断循环系统电源,同时警报器报警。
b.电加热与风机联动设计,风机未能启动时加热器无法单独启动,在关闭时电热与循环风机同时关闭,防止电热因干烧而损坏。
c.加热器连接采用耐高温线材,300OC不燃烧。
d.室内安装防爆型照明灯,提高灯泡寿命,防止灯泡 破。
e.库体采用难燃保温材料,保温性能好,安全系数高。
f.超温声光报警功能:老化过程中出现超温状况,则亮红灯,蜂鸣器响起。
g.烟雾 功能:室内装有烟感报 ,预防在老化产品的过程中某种原因使产品燃烧而 ,在 时自动关闭老化房电源。
